طرح دماسنج دیجیتالی دقیق

سلام

من یک طرح دماسنج با سنسور دیجیتال می خوام.

لطفا اونو تو سایت قرار دهید.

ممنون می شم.


  پنج‌شنبه 13 ارديبهشت 86 , 12:08 PM


مدیر سایت
behzad
تعداد پستها : 855
درود .
سوالتون خیلی کلیه . چندین طرح میتونه مطرح باشه بایستی میگفتید با چه مشخصاتی میخواهید .
ولی من یسری مطالب مبنویسم اینجا .

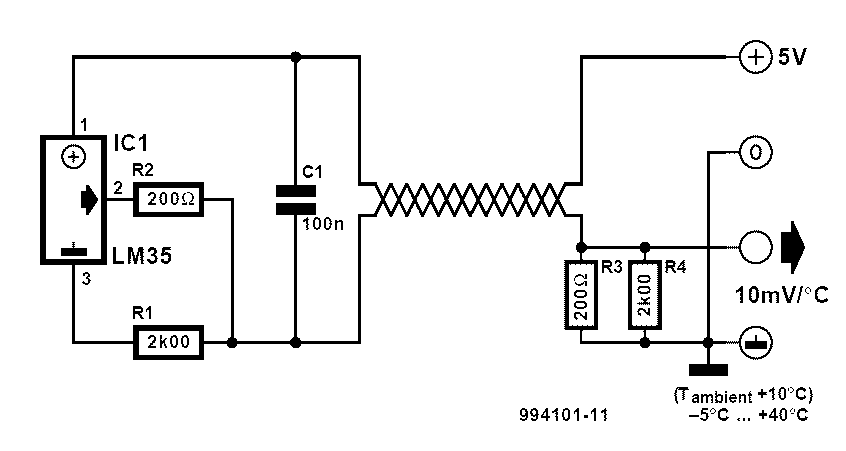

این طرحیه برای اتصال سنسور LM35 با دو سیم که بسیار مفیده .



سنسورهای دیجیتال هم میتونه چیزی مثل SMT160-30 باشه که پهنای پالس خروجی اون بر اثر تغییر دما تغییر میکنه و از فرمول خاصی پیروی میکنه که میتونید توی کاتالوگ اون ببینید (فرکانس ثابتی حدود 4 کیلوهرتز داره )
اینم یه نمونه
http://www.cesko.host.sk/GamePortTemp_eng.htm

_______________________________________________________________________
پروژه های حرفه ای الکترونیک و کامپیوتر در www.khazama.com
مجموعه متن باز نامهای اصیل ایرانی
وبلاگ نوشته های شخصی من


  يكشنبه 6 خرداد 86 , 8:35 PM


کاربر
aminzadeh
تعداد پستها : 12
مدار دماسنج ديجيتال

ا سلام به همه ي دوستان

من يك دماسنج ديجيتال با استفاده از آيسي Atmega 8 و ال سي دي 20*4 طراحي كردم سنسور اين مدار LM35 هستش در ضمن دما را هم به صورت ديجيتال (عدد) و هم به صورت

آنالوگ (محور مدرج روي ال سي دي) نمايش ميده . مدار گفته بسيار ساده و هزينه ساختش تقريبا ارزون در مياد . اگه كسي شماتيك مدار سورس كد و نقشه فيبر مدار چاپي اون رو خواست

با من تماس بگيره . البته با اجازه ي آقا بهزاد



**  آخرین ویرایش در  يكشنبه 12 تير 90 - 9:28 AM

_______________________________________________________________________
reza


  دوشنبه 7 خرداد 86 , 11:20 PM


کاربر
aminzadeh
تعداد پستها : 12
نقشه مدار دماسنج دقيق ديجيتال

اينم لينك دانلود كه قولش رو داده بودم

http://www.4shared.com/file/16826223/e5c3de56/AVR_LM35_Temperature.html

اين لينك حاوي يه فايل اجرايي زيپ شده هستش كه در اون مداري رو كه من طراحي كردم مي بينيد تو اين فايل

نقشه شماتيك  سورس كد به زبان بيسيك  شماتيك و خلاصه هر چيزي كه اين مدار براي ساخت احتياج داره رو

گذاشتم خلاصه چيزي كم و كسر نداره به اضافه تصوير مدار ساخته شده اگر كسي در مورد برنامه  شماتيك يا ساخت مدار

سوالي داشت مي تونه با من تماس بگيره :  راستي اگه فرصت شد يه سر به وبلاگ من بزنيد

خوشحال مي شم. web:www.eca.blogfa.com

                          mail: aminzadehr@yahoo.com




**  آخرین ویرایش در  يكشنبه 12 تير 90 - 9:28 AM

_______________________________________________________________________
reza


  پنج‌شنبه 21 شهريور 87 , 7:21 PM


کاربر
beheshtaein
تعداد پستها : 2
نحوه ی تست lm35 ؟

من یه بار lm35 رو اشتباه وصل کردم و ازش دود بلند شد! آیا ممکنه هنوز سالم باشه! چطور میشه تستش کرد؟
وقتی پایه های مثبت و منفیشو وصل می کنم توی خروجی باید دما(برحسب سانتیگراد) ضربدر 10 میلی ولت رو با ولت متر ببینم؟ من وقتی مثبت و منفیشو وصل میکنم توی خروجی همیشه تقریبا همون Vcc رو می بینم! با تغییر ولتاژ Vcc خروجی هم تغییر می کنه؟ اینو با یه lm335 سالم هم تست کردم همین جوابو گرفتم!!
لطفا راهنمایی ام کنید.

  سه‌شنبه 26 شهريور 87 , 4:49 PM


مدیر سایت
behzad
تعداد پستها : 855
درود
اگه سالم باشه خروجی بر حسب دما متغیر هست که به راحتی با یک ولتمتر میشه خروجی رو با تغذیه ۵ ولت اندازه بگیرید.
